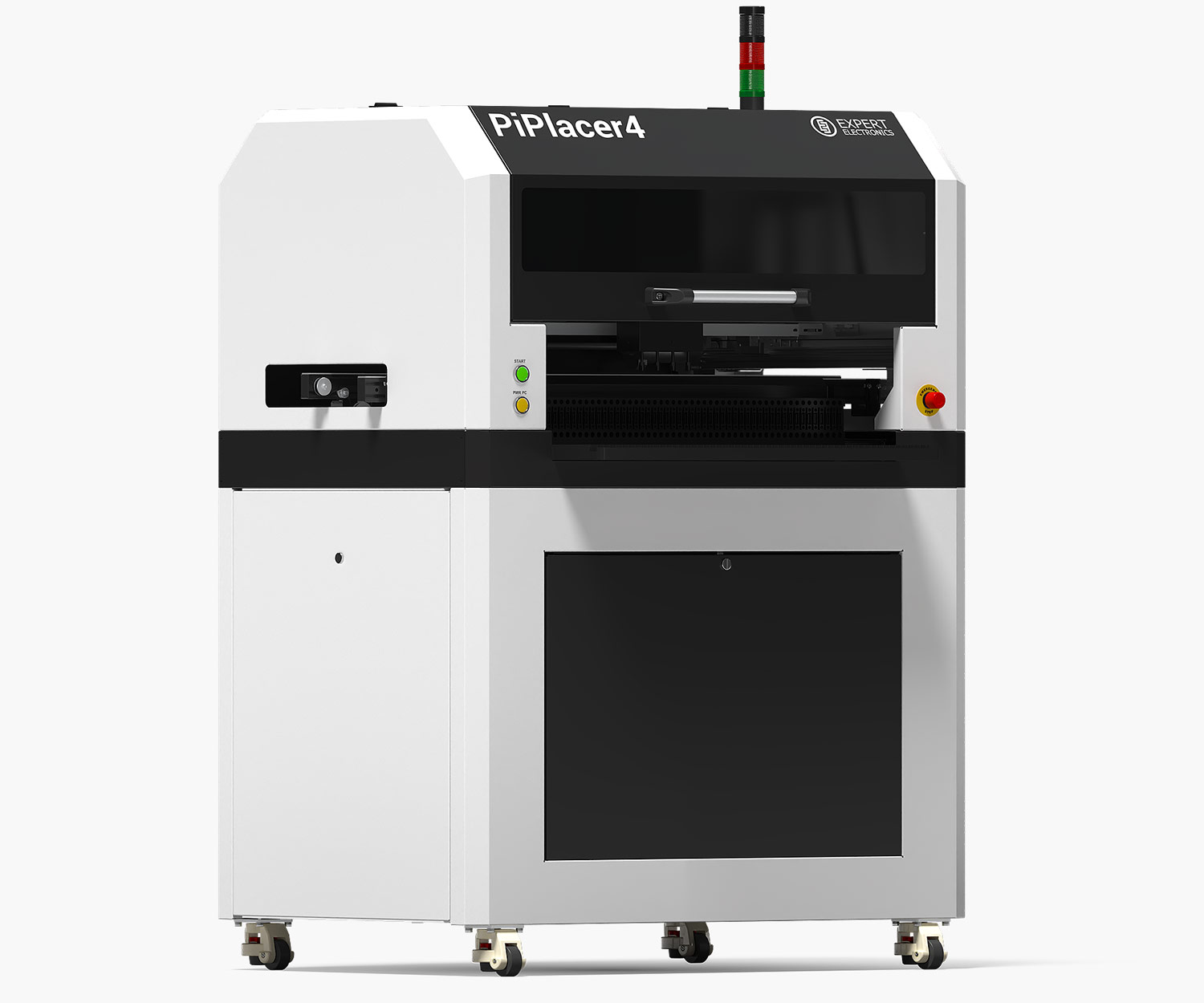

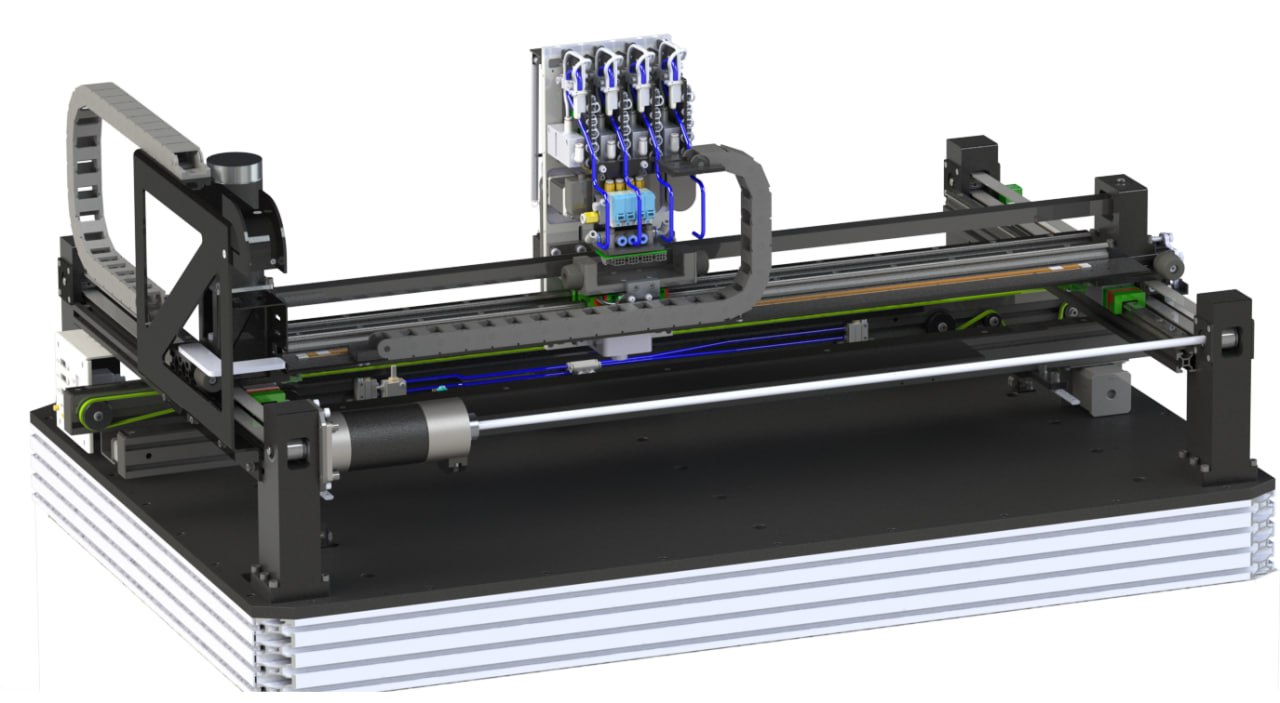

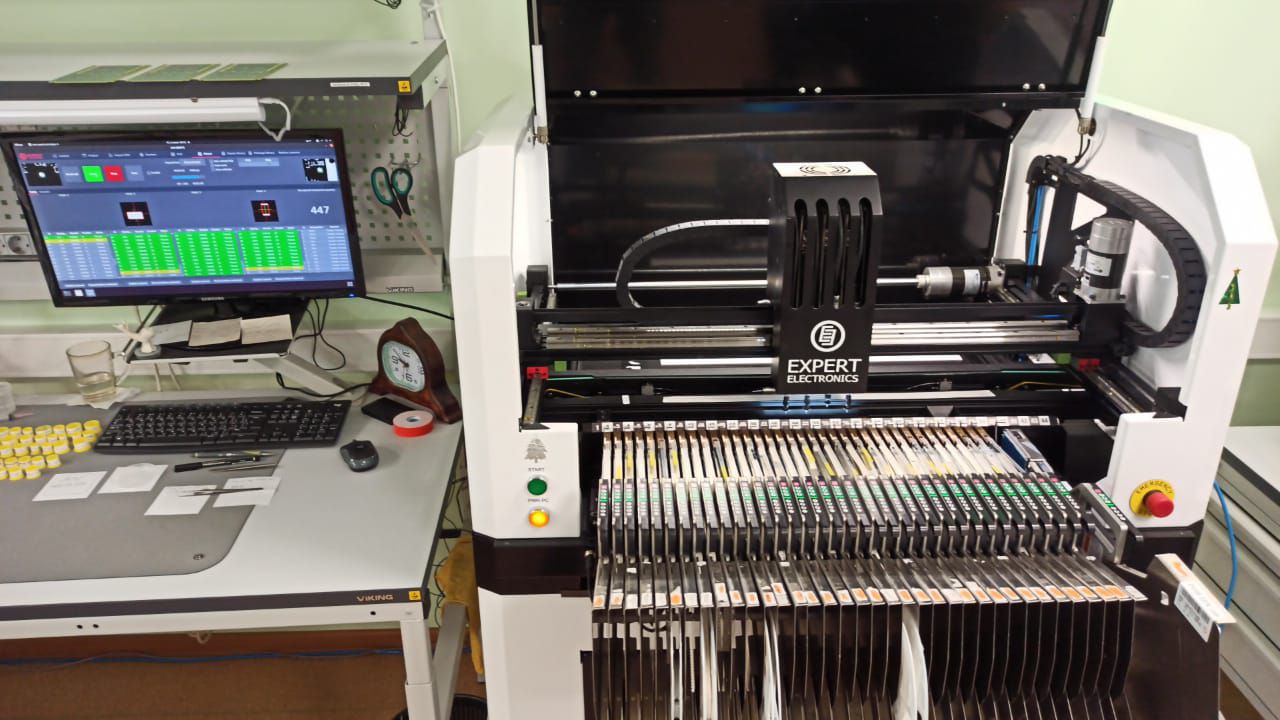

PiPlacer4 F

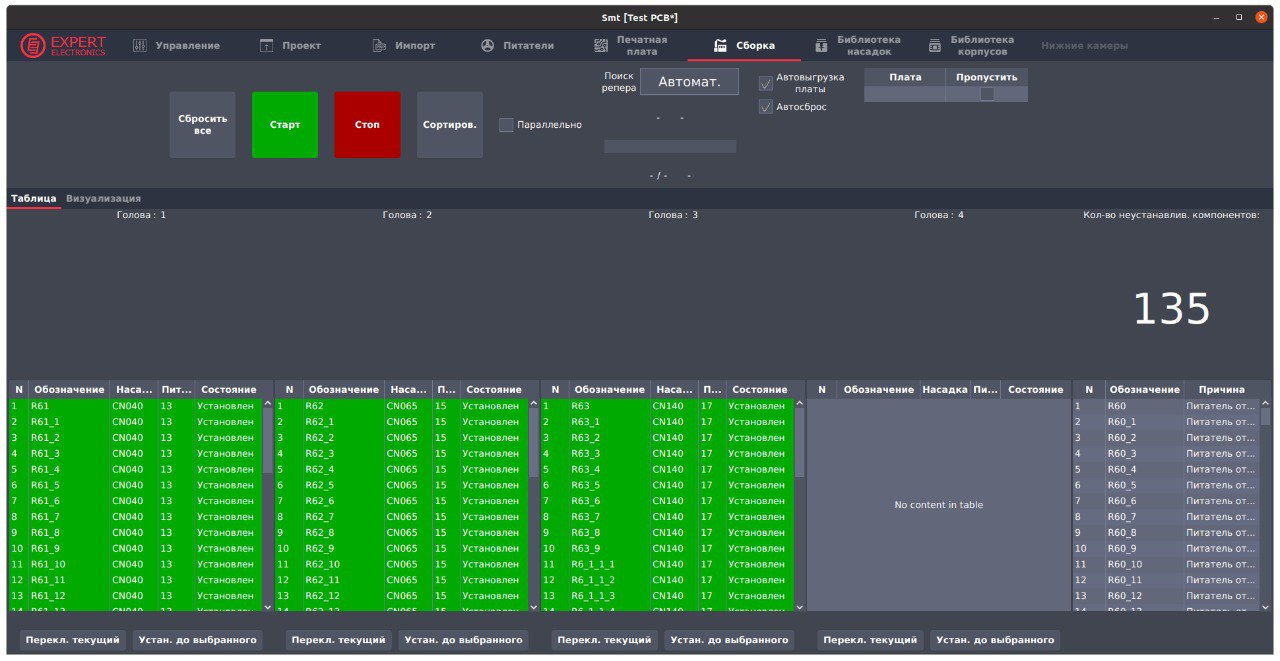

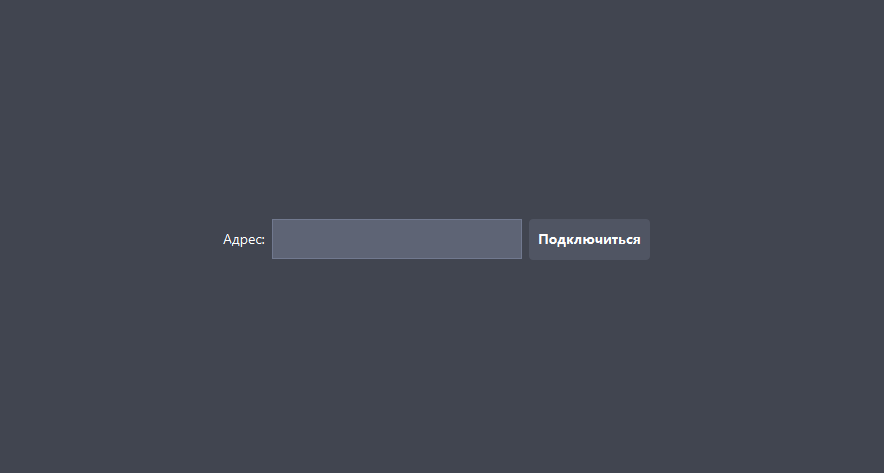

Оффлайн ПО для работы с SMT-установщиком предназначено для создания и настройки рабочего проекта без вмешательства в процесс монтажа компонентов. Программное обеспечение поддерживает работу с несколькими операционными системами, включая Windows и Linux. Компьютер, на котором планируется работа с оффлайн ПО, должен находиться в одной локальной сети с установщиком. Для начала работы в оффлайн версии программы PiPlacer необходимо ввести IP-адрес установщика в локальной сети. После чего нужно включить установщик, запустить программу PiPlacer и проинициализировать его.

Минимальные системные требования к ПК:

- Процессор: 64-разрядная архитектура (x64)
- Операционная система: Linux Ubuntu / Windows 10 или новее
- Оперативная память: не менее 8 ГБ
- Наличие графического процессора
- Наличие сетевой карты

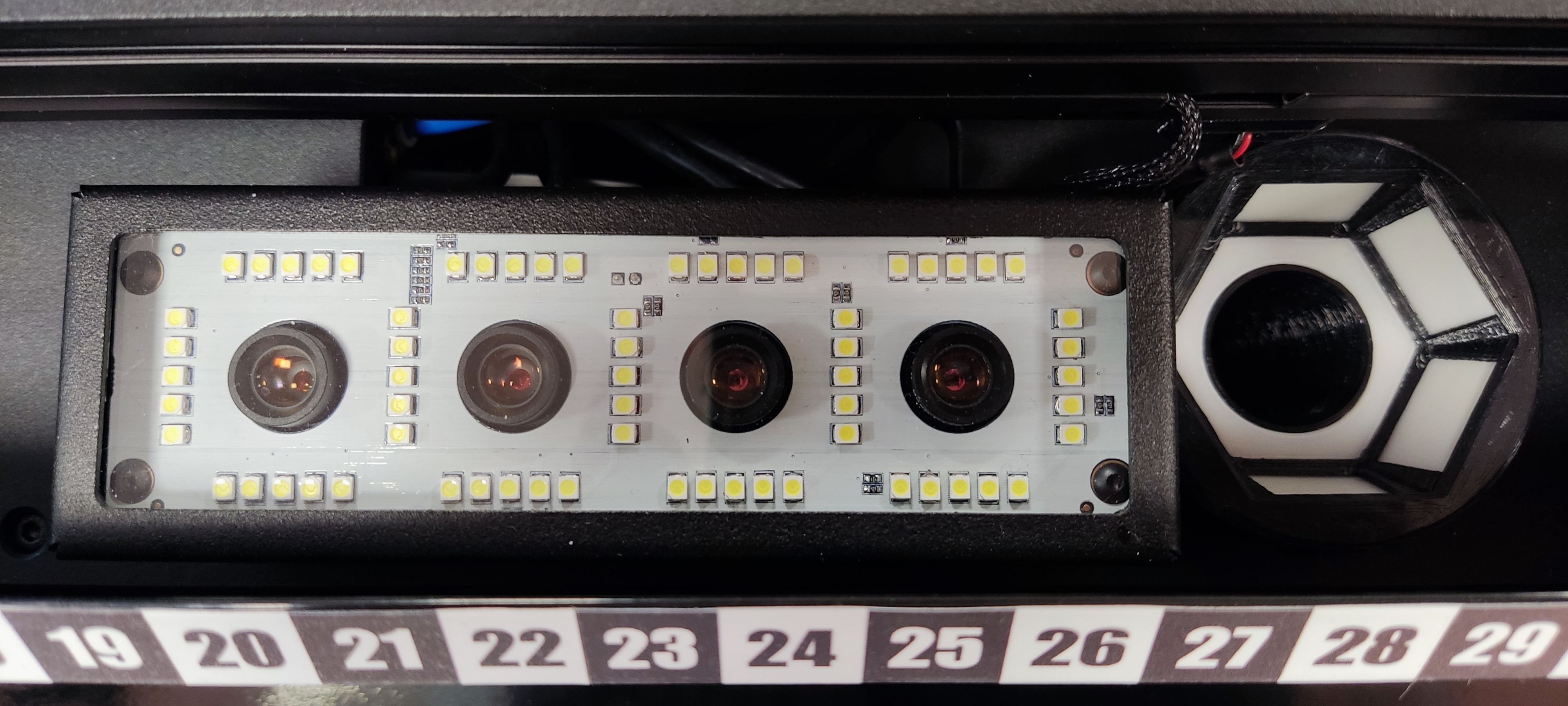

Является ключевым отличием PiPlacer4 от SMD установщиков в его ценовой категории и выполняет следующие задачи:

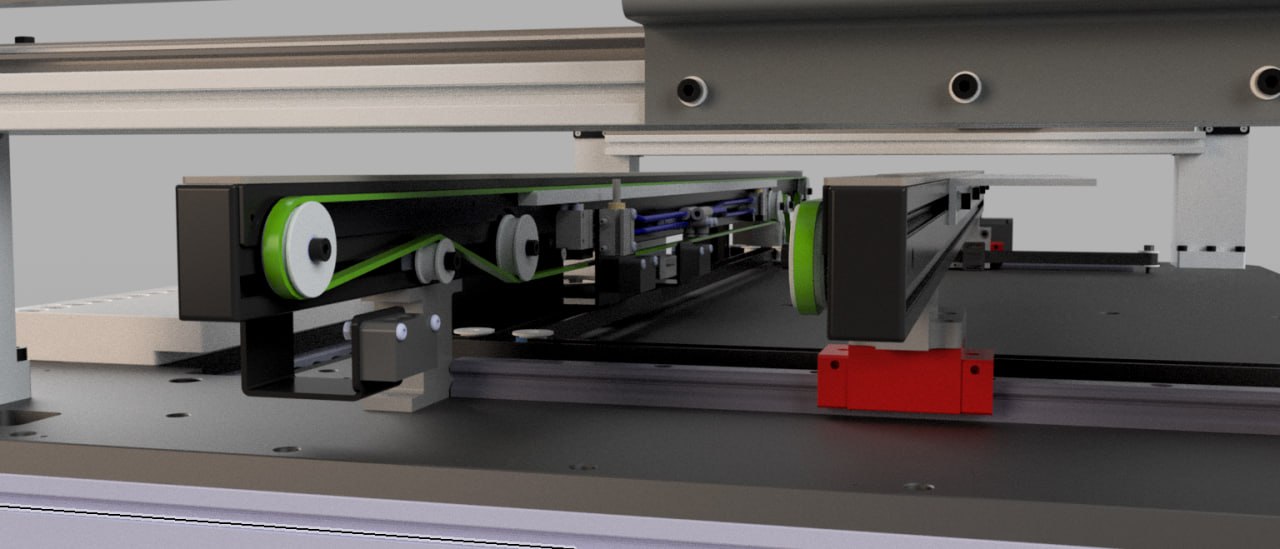

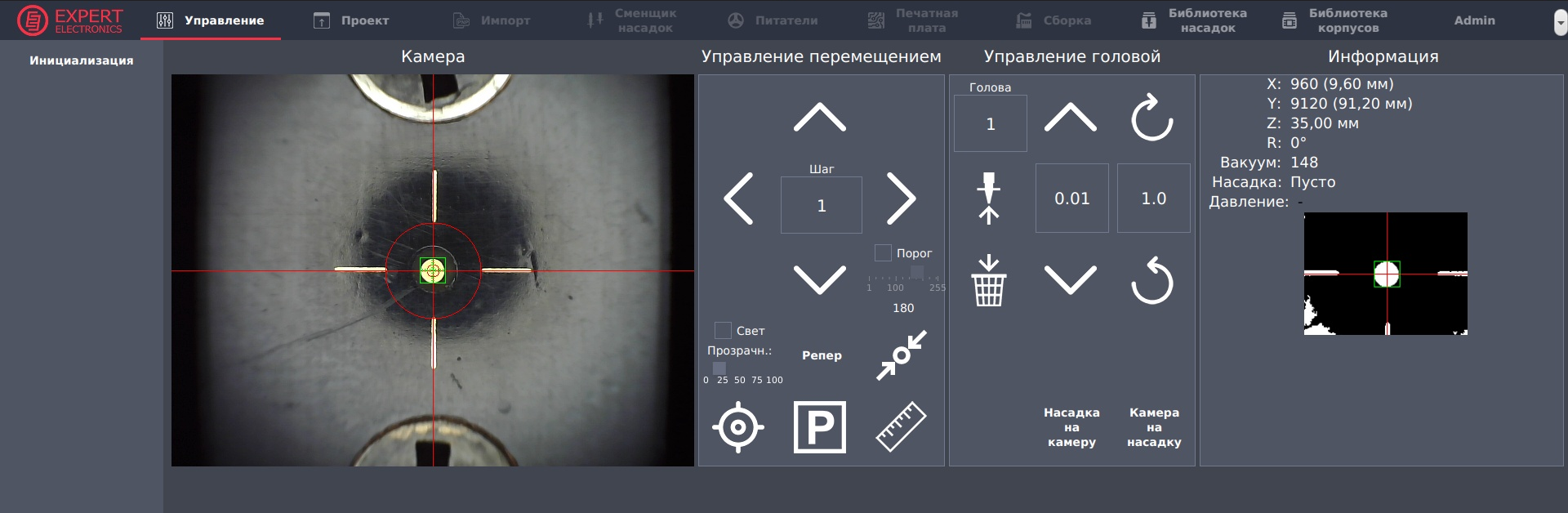

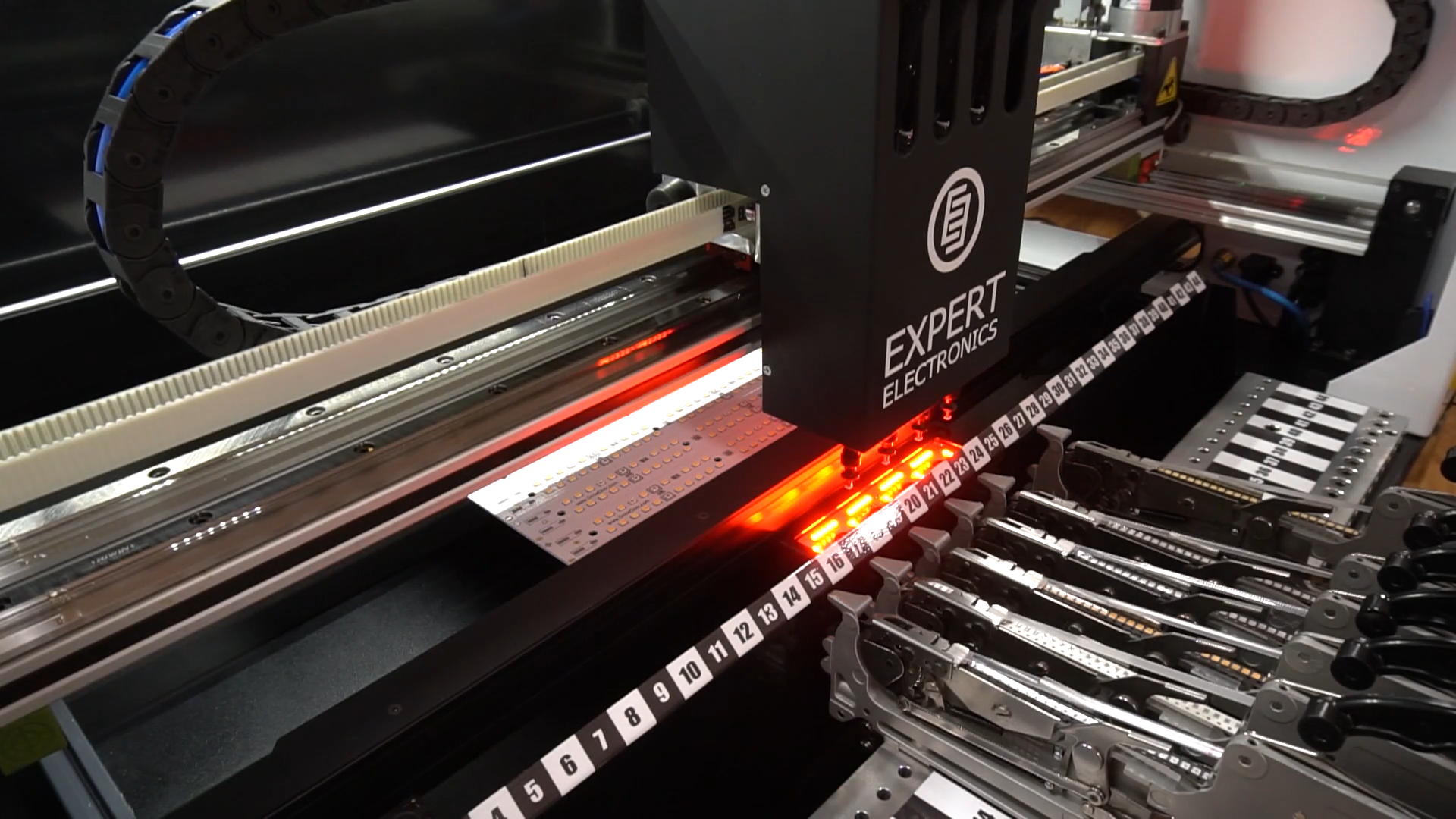

• При серийном производстве какого-либо электронного оборудования на SMD установщике, происходит подача печатных плат в линейный конвейер. Когда плата достигает необходимой точки при движении по конвейеру, она фиксируется для дальнейшей работы, при этом угол, под которым плата зафиксирована по отношению ко всей системе, неизвестен. Голова установщика с камерой и системой распознавания образов проезжает над платой определяя её точное расположения внутри установщика по реперным точкам. Каждая плата внутри установщика занимает уникальное положение, при этом установщик всегда адаптируется к этому, и установка компонентов происходит точно;

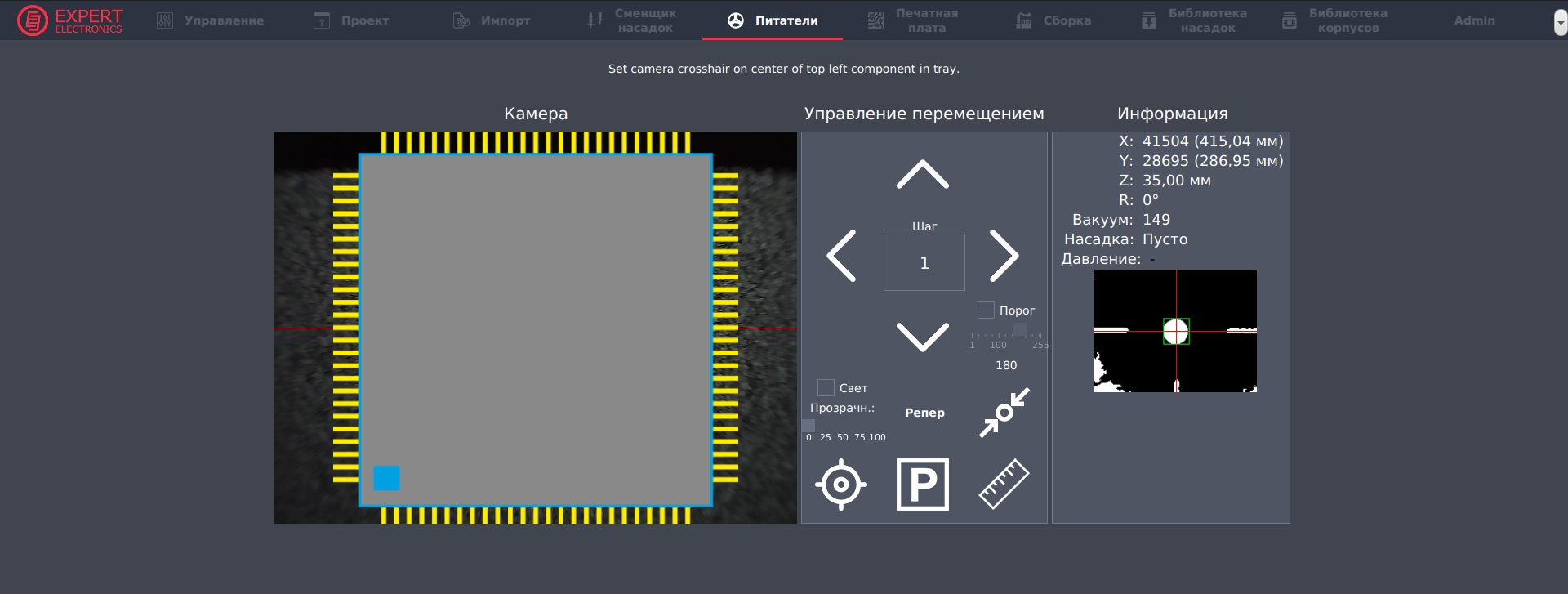

• Каждая из установочных головок может брать новый компонент так, что точка соприкосновения оказывается не в центре компонента, а со смещением. В таком случае при повороте компонента установочной головкой, система определения образов рассчитывает, как правильно довернуть компонент, зная правильный геометрический центр компонента. Эта система помогает корректно позиционировать компоненты по отношению к установочным площадкам;
• Система измеряет размер взятого компонента и сравнивает его с заданным допуском для этого компонента. В случае если физический размер не соответствует заданному в программе станок сообщит об этом оператору. Данная система помогает в том случае если произошла ошибка при определении типоразмера компонента в момент подготовки станка к установке.

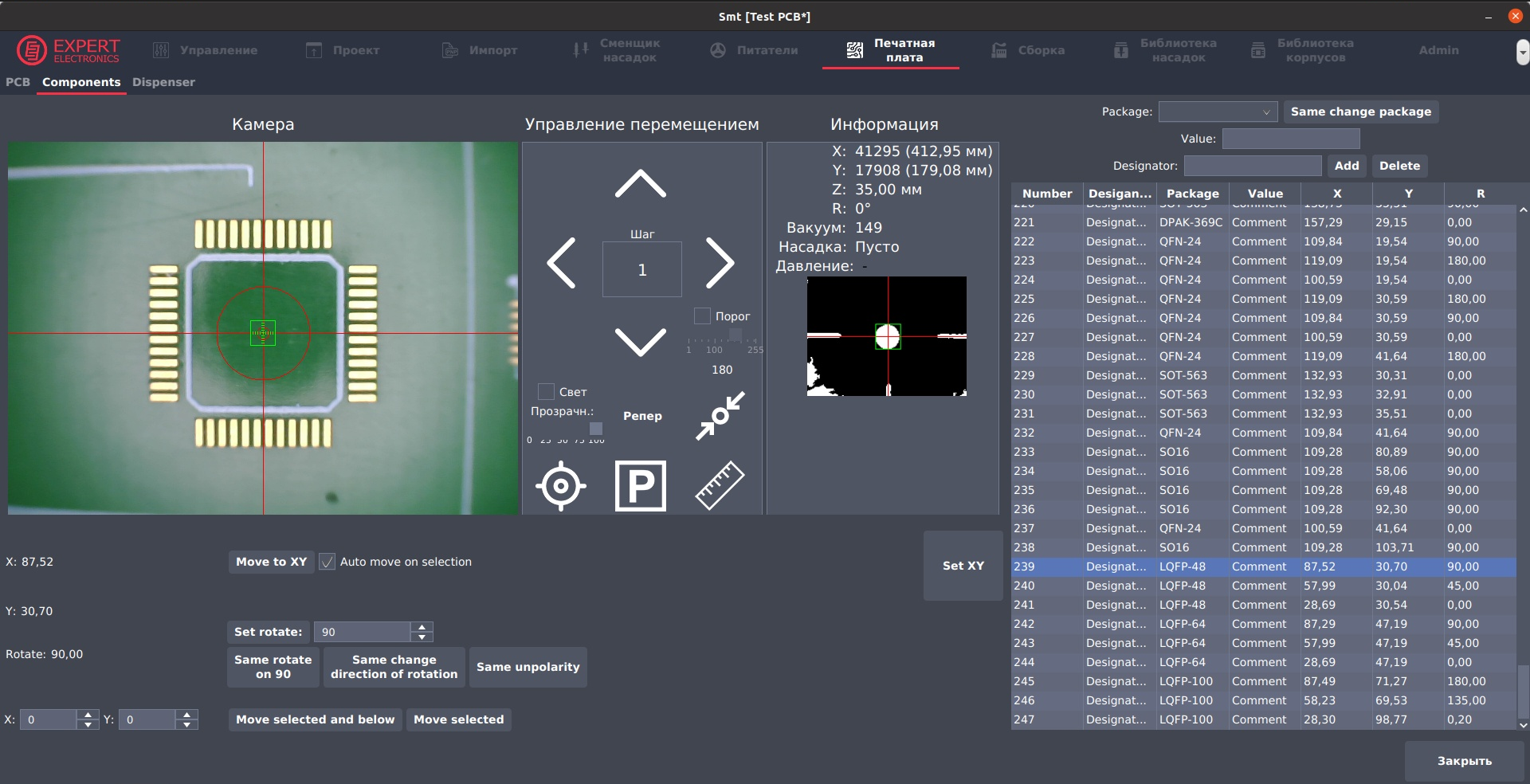

Создана в помощь оператору и выгодно отличает PiPlacer4 от существующих аналогов, она:

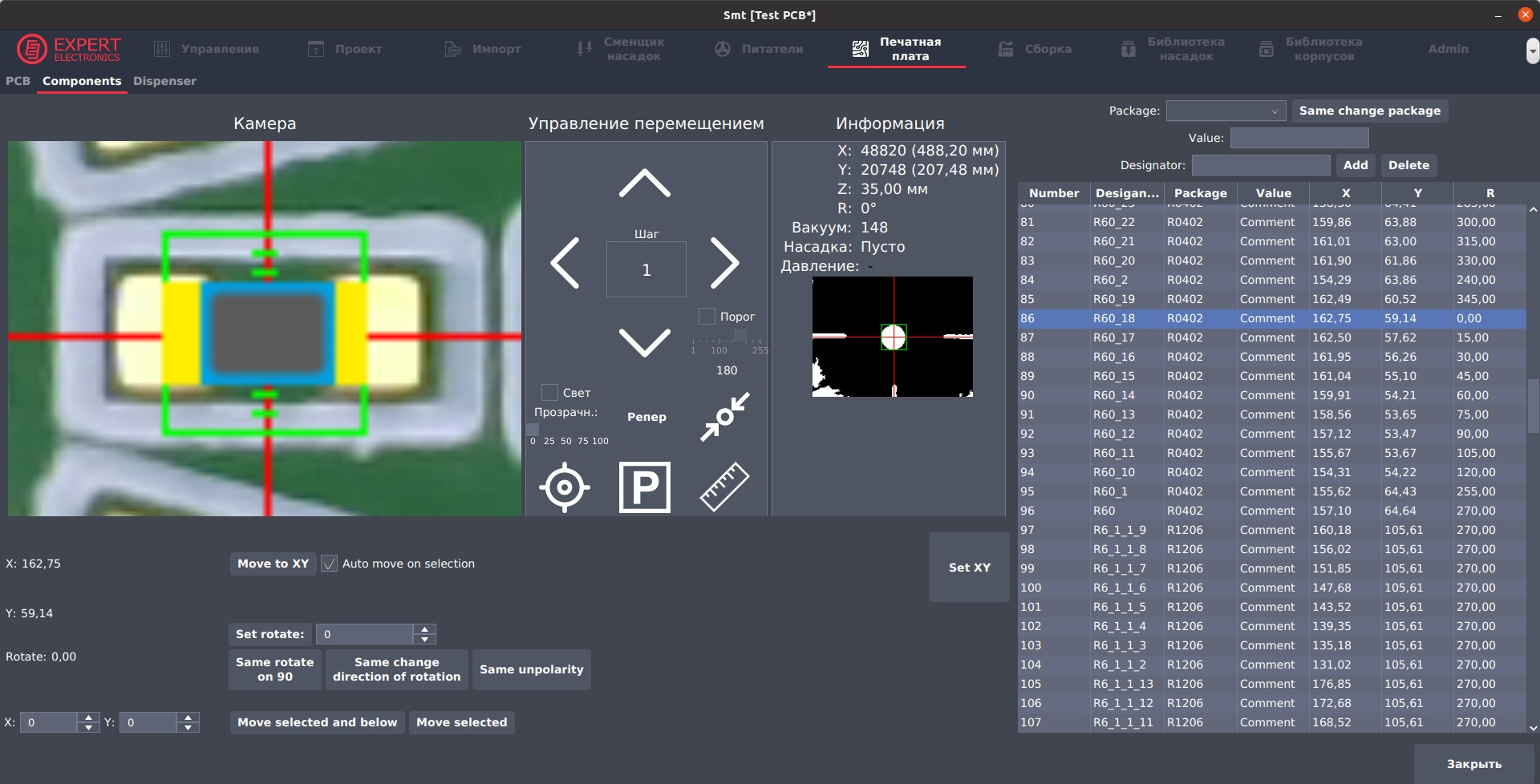

• Дорисовывает элементы на плате, для понимания соответствия элемента посадочному месту;
• Дорисовывает элементы в питателе, для лучшего определения элемента в пространстве;
• Помогает писать программы для плат без плана (pick&place файла, определяющего реперные точки и места расположения элементов).

Система предназначена для контроля различных типов ошибок:

• Ошибки оператора, такие как неправильно заданная высота компонента, неправильно заданный уровень печатной платы;
• Некорректно заданный размер устанавливаемого компонента контролируется при помощи камеры;
• Ошибки питателей (обрыв ленты, отсутствие компонента);
• Ошибка входного давления;
• Ошибка захвата компонента контролируется при помощи измерения вакуума и машинного зрения;
• Ошибки перемещения осей.

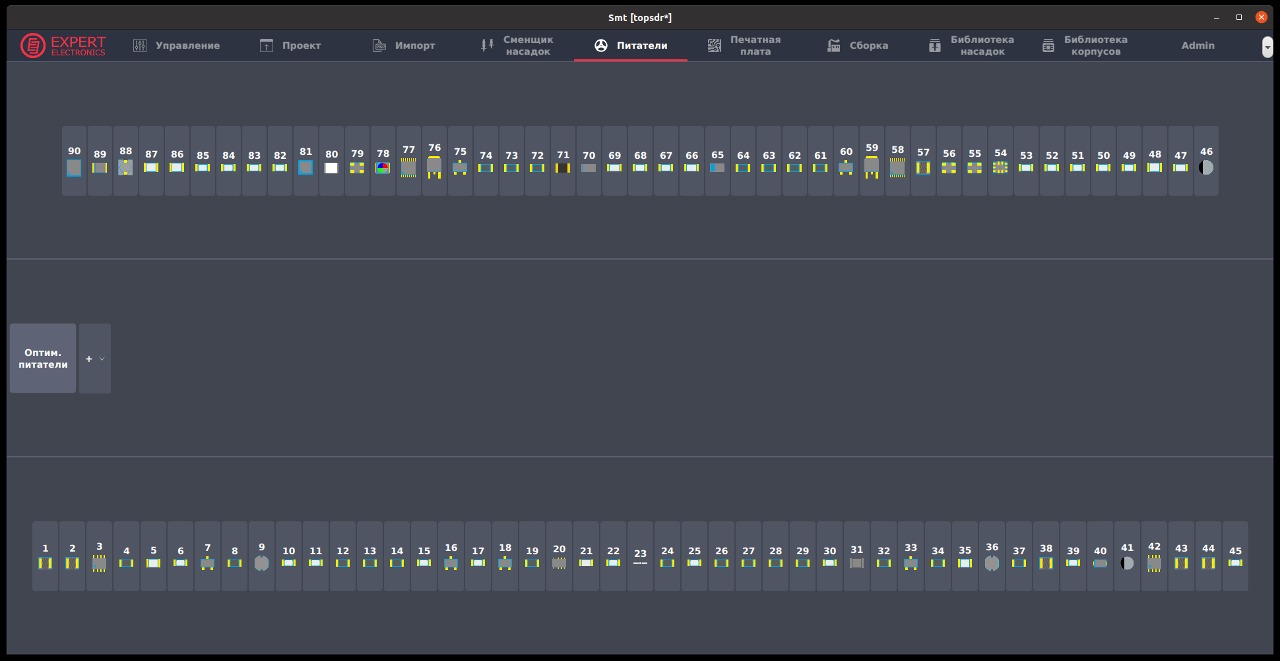

Используя этот алгоритм оператор освобождается от необходимости самостоятельно высчитывать лучшее расположение для питателей с наиболее используемыми компонентами, станок это сделает за него. Данный алгоритм анализирует загруженный проект и предлагает оператору оптимальное расположение питателей в установщике. Таким образом он позволяет значительно упростить подготовку установщика к работе, а также ускорить непосредственно процесс монтажа печатной платы.

Помимо этого, алгоритм позволяет избежать ошибок, вызванных "человеческим фактором" во время подготовки установщика к работе.

Данный модуль позволяет установщику самостоятельно осуществлять смену насадок без вмешательства оператора. Этот модуль ускорит процесс установки в случае, если на печатную плату необходимо установить компоненты пяти и более типономиналов. Тогда, к примеру, сначала установщик сможет установить на плату все мелкие компоненты на максимальной скорости. Потом автоматически сменит насадки и продолжит установку высоких и широких элементов, например микросхемы ПЛИС, АЦП и реле.

Модуль установленный в PiPlacer4 в своем составе имеет 11 отсеков для малых насадок, 2 отсека для средних и 1 отсек для большой насадки.

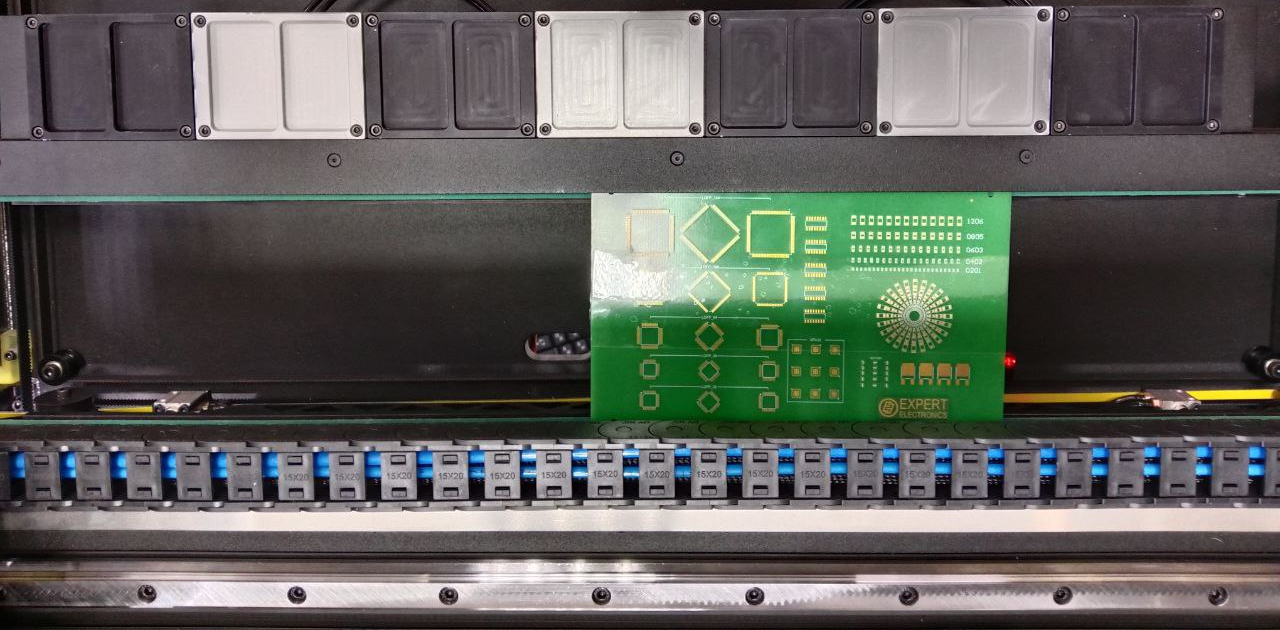

В комплекте поставляется 7 «ванночек», устанавливаемых в зоне за дальней подвижной направляющей конвейера, 4 черных и 3 белых. Одновременно можно использовать любое количество ванночек из поставляемого комплекта, т.е. 1, 2...7 шт. При использовании не всех комплектных ванночек, освободившееся пространство можно использовать для обрезков лент. В каждую ванночку можно укладывать компоненты одного типономинала. Типоразмер SMD компонентов, устанавливаемых из россыпи от 0603 и выше.

Габариты площадки для работы с компонентами из россыпи/палет/обрезков лент составляет 60 х 600 мм, при ширине печатной платы 175 мм. При ширине печатной платы свыше 175 мм размер площадки пропорционально уменьшается.

Поддержка установки компонентов 0402 и 0201 будет внедрена позже. Определение полярности элементов при установке из россыпи будет внедрено позже.

Дозатор паяльной пасты или диспенсер предназначен для нанесения паяльной пасты на печатную плату. Идеально подходит работы с платами прототипов, у которых нет трафарета для нанесения пасты с помощью "принтера". В данный момент модуль способен наносить паяльную пасту на посадочные места для элементов типоразмера 0603.

Скорость нанесения пасты до 9000 точек в час.

4 сопла поставляются в комплекте: 0.4, 0.6, 0.8, 1 мм.
