SMT-установщики

Автоматические установщики SMD-компонентов

Основа каталога «Эксперт Групп»: российские автоматы поверхностного монтажа серии PiPlacer, серийно выпускаемые на собственном производстве в Таганроге. Оборудование спроектировано для приборостроительных предприятий, опытных КБ и серийных контрактных производств, которым важны точность позиционирования (±35 мкм), доступность оснастки и прямая техническая поддержка от завода-разработчика в РФ.

Модельный ряд PiPlacer под разные объёмы выпуска

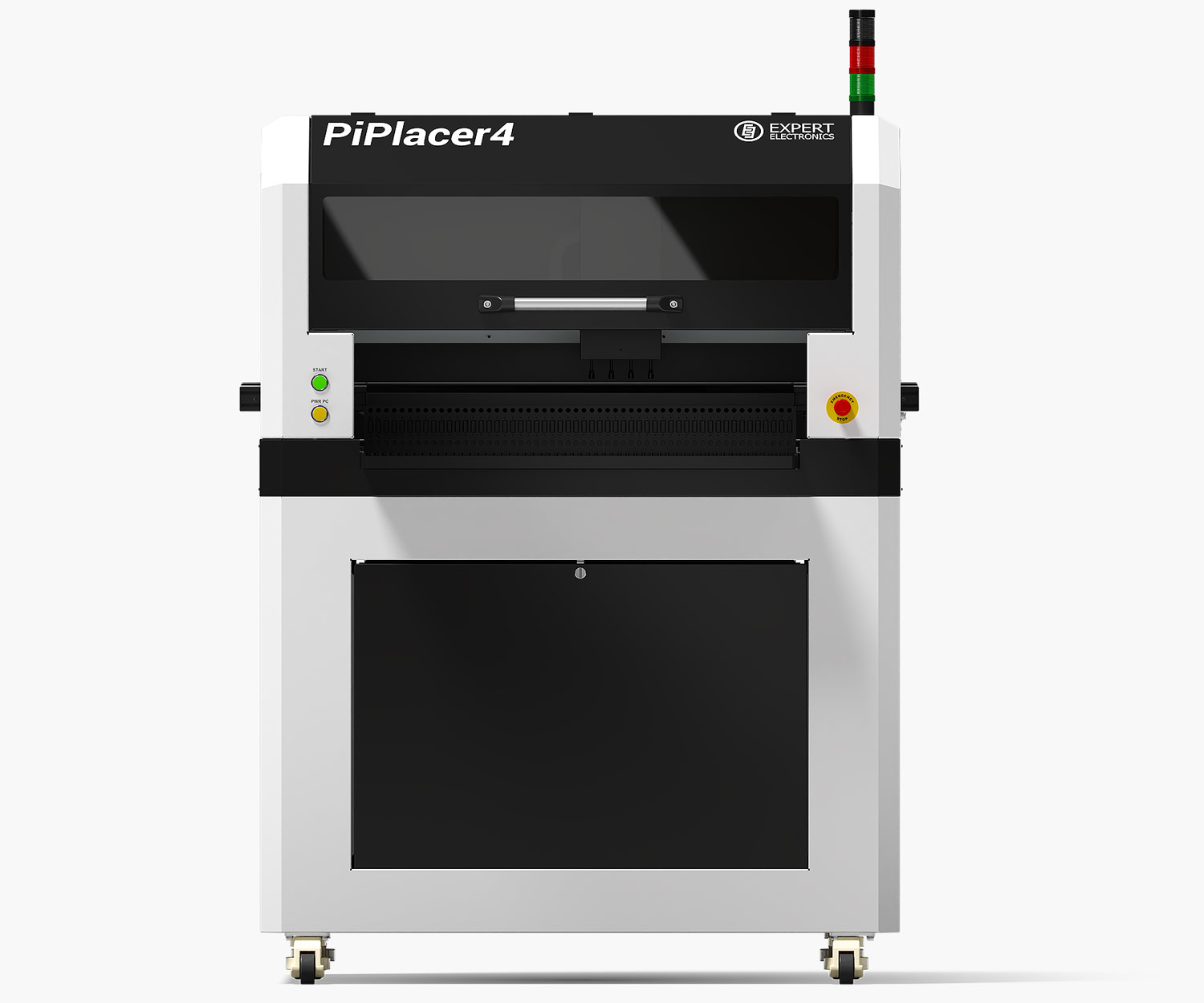

• PiPlacer4 (4 монтажные головки, до 3 500–4 500 комп./ч): компактный установщик для опытных производств, НИОКР и мелкосерийного многономенклатурного монтажа. База до 54 питателей (версия F) или 44 питателей (версия Y), 6 камер технического зрения, однозонный конвейер со стыковкой по SMEMA. За счёт габаритов (ширина 745–830 мм) проходит в стандартные дверные проёмы и не требует спецподготовки помещения.

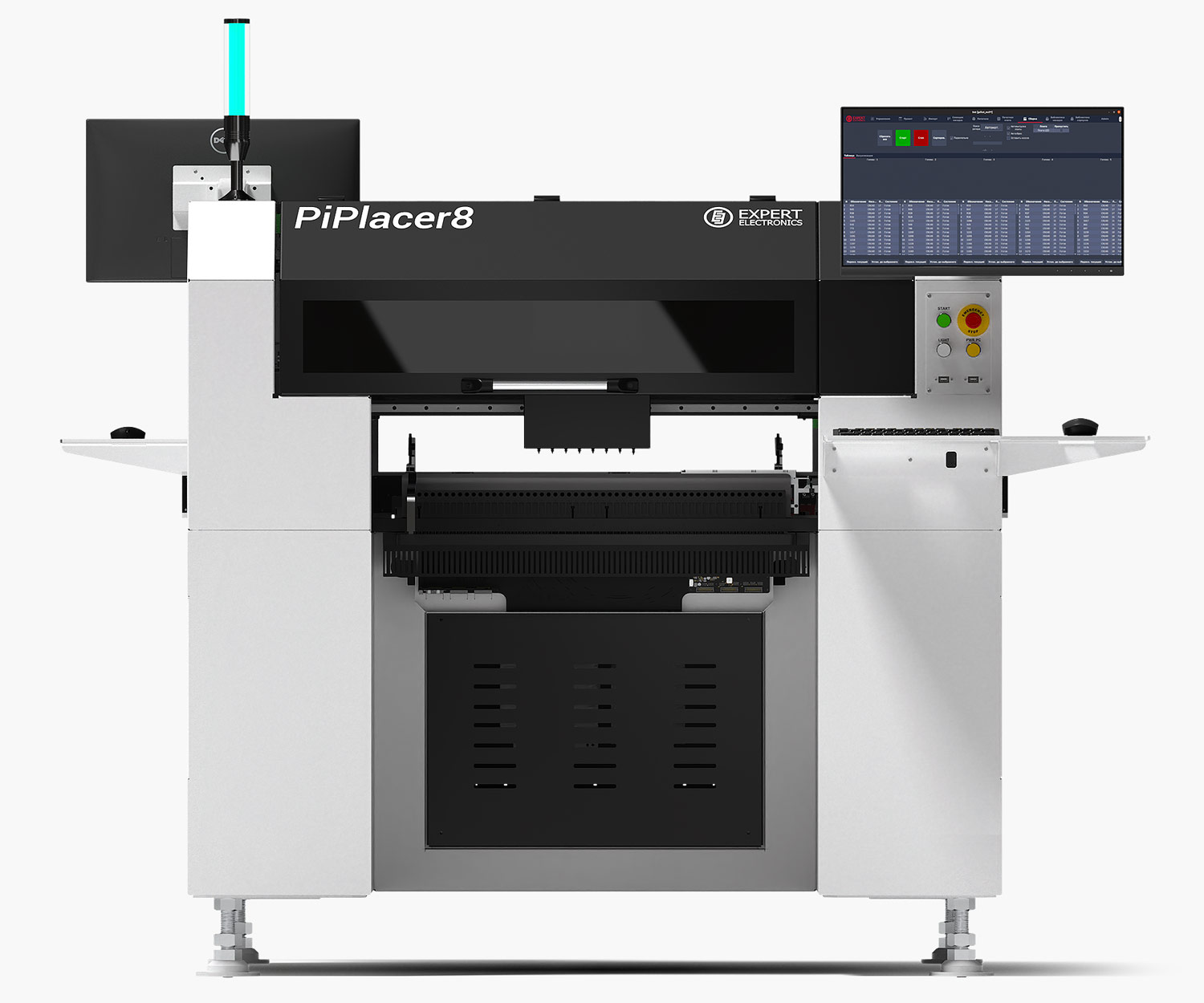

• PiPlacer8 (8 монтажных головок, до 12 500 комп./ч): промышленный автомат для среднесерийного и крупносерийного производства. База до 110 питателей 8 мм (Fuji NXT) или 90 питателей (Yamaha CL), 11 камер машинного зрения, трёхзонный конвейер SMEMA. Для предприятий с крупногабаритными платами доступно исполнение с увеличенной шириной конвейера до 430×430 мм: в этой конфигурации база вмещает 80 питателей Fuji NXT.

Оба установщика работают с компонентами от 0201 до 40×40 мм высотой до 15 мм (чипы, SOIC, QFP, QFN, BGA), поддерживают подачу из катушек, пеналов (через вибропитатель), матричных поддонов JEDEC и обрезков лент.

Единое ПО и гибкая конфигурация оснастки

• Два стандарта баз питателей: модификация F комплектуется базой под электронные питатели Fuji NXT; модификация Y: база под питатели Yamaha CL. Установщик PiPlacer8 с базой Fuji NXT оснащён серводвигателями по оси Z; с базой Yamaha CL работают шаговые двигатели оси Z.
• Собственное ПО на базе Linux: единая среда управления с функцией дополненной реальности (AR: оптическое наложение контуров компонентов на видеопоток с камеры головы), прямым импортом проектов из Altium Designer, P-CAD, DipTrace, KiCad и произвольных CSV-файлов.
• Опциональное расширение: станки дооснащаются модулями автоматической смены насадок (на 14 отсеков для PiPlacer4 и 22 отсека для PiPlacer8), оффлайн-ПО для подготовки программ без остановки станка, системой идентификации питателей (Feeder ID для базы Fuji NXT), съёмным столиком под поддоны и обрезки лент (PiPlacer8), а также модулем диспенсера пасты и питателем россыпи (PiPlacer4).

Реестр Минпромторга РФ и региональные субсидии

Установщики PiPlacer4 и PiPlacer8 включены в Реестр российской промышленной продукции Минпромторга РФ (согласно ст. 17.1 ФЗ № 488-ФЗ; реестровые записи № 10360612 и № 10728037, правообладатель: ООО «Эксперт Групп»).

Наличие реестровой записи позволяет:

1. Закупать оборудование в рамках национального режима по 44-ФЗ и 223-ФЗ.
2. Участвовать в региональных программах субсидирования промышленных предприятий и возмещать до 30–50 % стоимости станка (в регионах с действующими программами господдержки). Мы предоставляем полный комплект подтверждающих документов завода и выписку из ГИИС «Промышленность».

Расчёт под вашу спецификацию

Отправьте нам перечень элементов (BOM) и параметры печатной платы, мы рассчитаем необходимое количество питателей и насадок для сборки вашего проекта, либо воспользуйтесь онлайн-калькулятором питателей на сайте.
