Принтеры трафаретной печати

Принтеры трафаретной печати для нанесения паяльной пасты

Стабильность трафаретной печати определяет качество всей последующей сборки: смещение отпечатка или неравномерный объём паяльной пасты на контактных площадках неизбежно приводят к непропаям и перемычкам после печи оплавления. В каталоге «Эксперт Групп» представлены трафаретные принтеры трёх уровней автоматизации: от лабораторного макетирования до работы в составе скоростных конвейерных SMT-линий.

Как выбрать класс принтера под задачу производства

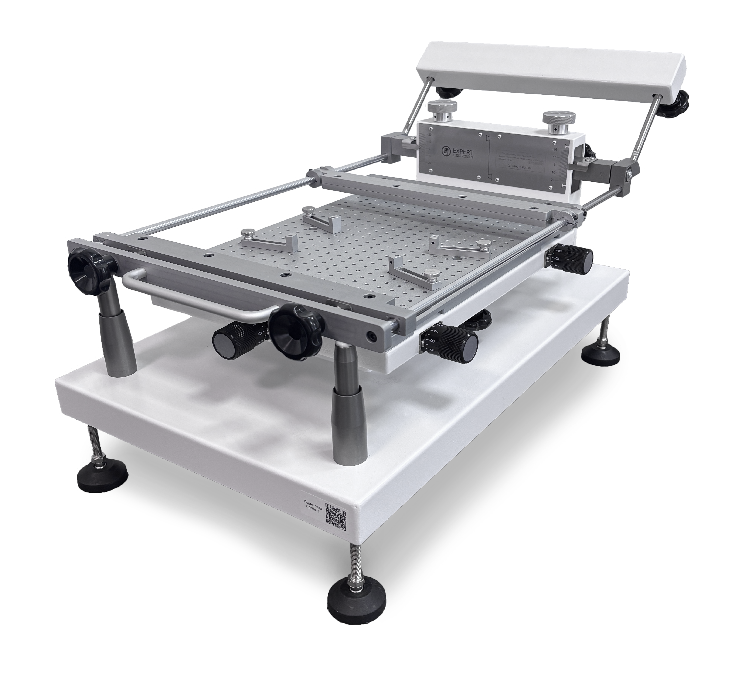

• Ручные настольные принтеры (серия SP): решение для опытных участков, ОКР и мелкосерийной сборки простых плат. Совмещение платы с трафаретом выполняется вручную по микрометрическим винтам (X, Y, θ), ход ракеля ручной. Оптимальны при частой смене заказов и отсутствии корпусов со сверхмалым шагом.

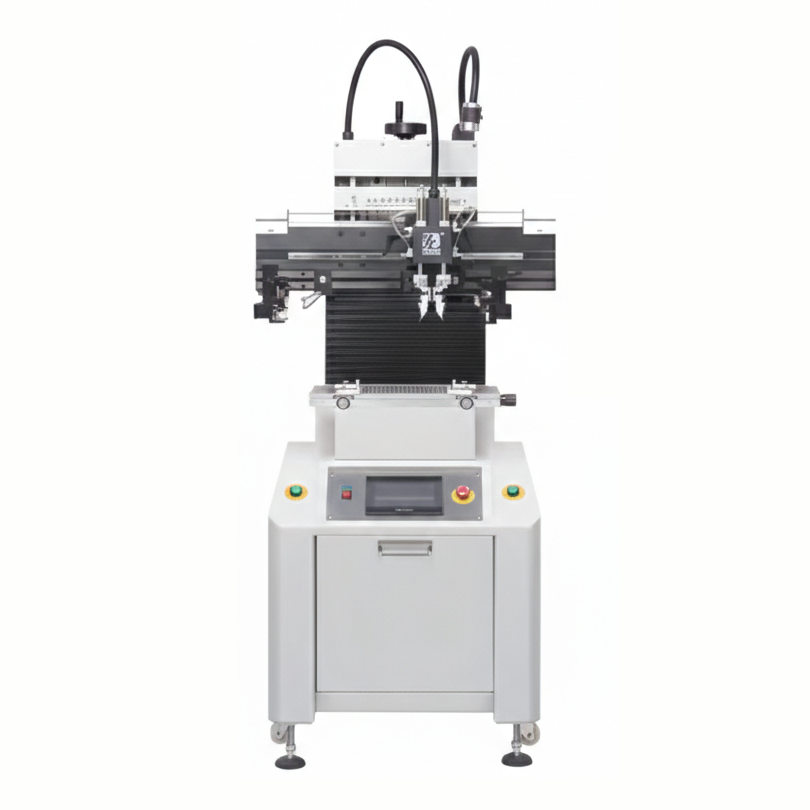

• Полуавтоматические принтеры (серии ZB, I.C.T): переходный класс для многономенклатурного среднесерийного производства. Оператор устанавливает плату вручную, но прижим трафарета, скорость и давление ракелей управляются автоматикой. Это исключает влияние человеческого фактора на толщину слоя пасты при умеренном бюджете оснащения.

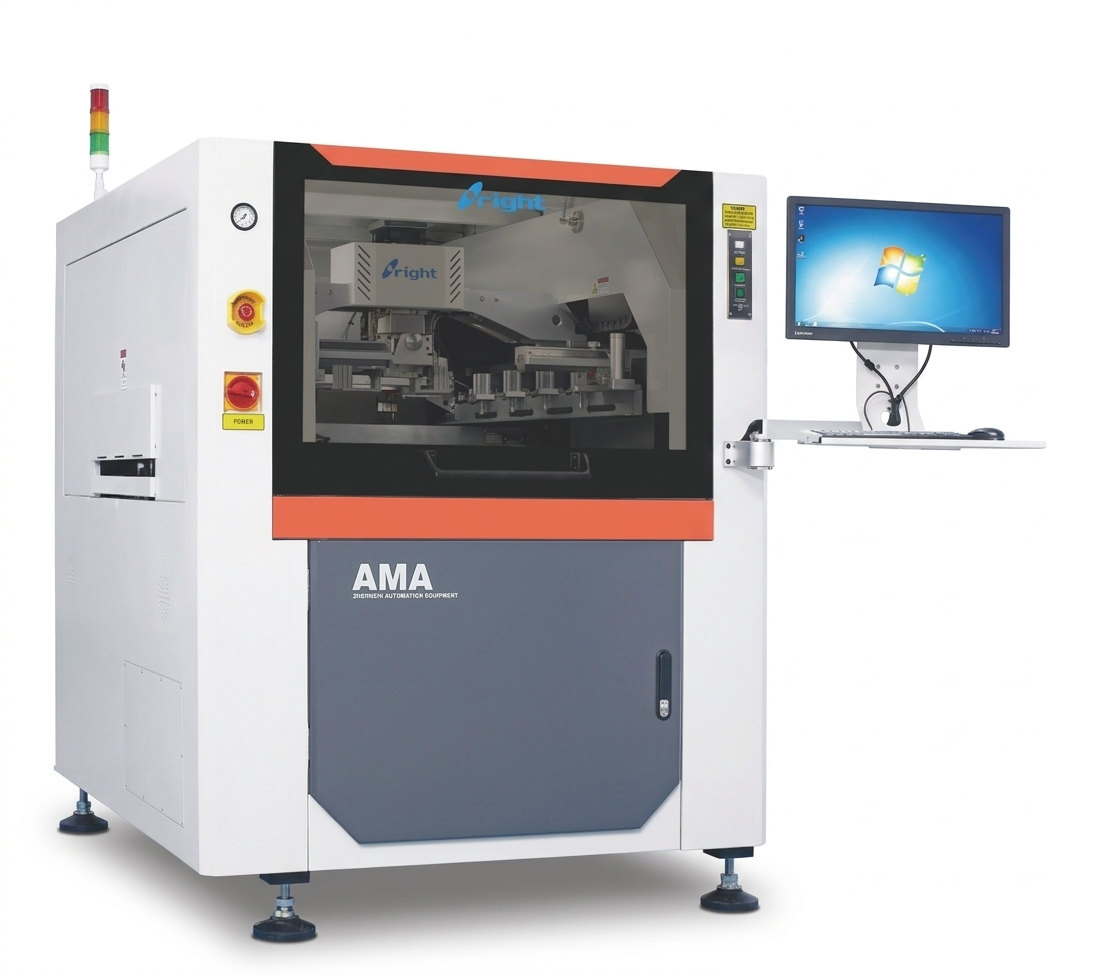

• Автоматические конвейерные принтеры In-Line (Right, GDK, I.C.T, ZB): промышленные автоматы, встраиваемые в линию по протоколу SMEMA. Оснащены системой технического зрения для автоматического совмещения по реперным меткам (точность до ±18–25 мкм), программируемым ракельным узлом, модулем сухой, влажной и вакуумной очистки трафарета, а также встроенной 2D-инспекцией качества отпечатка.

На что обратить внимание при комплектации участка

1. Компонентная база: если на плате применяются компоненты 0201/0402, микросхемы BGA, QFN и корпуса с шагом выводов ≤ 0,5 мм, необходим автоматический принтер с оптическим центрированием и регулярной автоочисткой апертур трафарета.
2. Габариты плат и рамок: рабочий стол принтера подбирается с запасом под максимальный размер групповой заготовки (панели) и используемый стандарт рамок (литые рамки или пневматические рамки натяжения трафаретной фольги).

Инженерный подбор

Специалисты «Эксперт Групп» помогут выбрать принтер в баланс к производительности установщика PiPlacer4 или PiPlacer8, укомплектуют участок ракелями и рамками натяжения трафаретов.
