Принтеры трафаретной печати для нанесения паяльной пасты

Стабильность трафаретной печати определяет качество всей последующей сборки: смещение отпечатка или неравномерный объём паяльной пасты на контактных площадках неизбежно приводят к непропаям и перемычкам после печи оплавления. В каталоге «Эксперт Групп» представлены трафаретные принтеры трёх уровней автоматизации: от лабораторного макетирования до работы в составе скоростных конвейерных SMT-линий.

Как выбрать класс принтера под задачу производства

Ручные настольные принтеры (серия SP): решение для опытных участков, ОКР и мелкосерийной сборки простых плат. Совмещение платы с трафаретом выполняется вручную по микрометрическим винтам (X, Y, θ), ход ракеля ручной. Оптимальны при частой смене заказов и отсутствии корпусов со сверхмалым шагом.
Полуавтоматические принтеры (серии ZB, I.C.T): переходный класс для многономенклатурного среднесерийного производства. Оператор устанавливает плату вручную, но прижим трафарета, скорость и давление ракелей управляются автоматикой. Это исключает влияние человеческого фактора на толщину слоя пасты при умеренном бюджете оснащения.
Автоматические конвейерные принтеры In-Line (Right, GDK, I.C.T, ZB): промышленные автоматы, встраиваемые в линию по протоколу SMEMA. Оснащены системой технического зрения для автоматического совмещения по реперным меткам (точность до ±18–25 мкм), программируемым ракельным узлом, модулем сухой, влажной и вакуумной очистки трафарета, а также встроенной 2D-инспекцией качества отпечатка.

На что обратить внимание при комплектации участка

Компонентная база: если на плате применяются компоненты 0201/0402, микросхемы BGA, QFN и корпуса с шагом выводов ≤ 0,5 мм, необходим автоматический принтер с оптическим центрированием и регулярной автоочисткой апертур трафарета.
Габариты плат и рамок: рабочий стол принтера подбирается с запасом под максимальный размер групповой заготовки (панели) и используемый стандарт рамок (литые рамки или пневматические рамки натяжения трафаретной фольги).

Инженерный подбор

Специалисты «Эксперт Групп» помогут выбрать принтер в баланс к производительности установщика PiPlacer4 или PiPlacer8, укомплектуют участок ракелями и рамками натяжения трафаретов.

","createdAt":"2026-05-04T06:56:18.492Z","updatedAt":"2026-10-19T09:03:51.754Z"},"devices":[{"id":19,"name":"ZB-3250-LY принтер","slug":"zb3250ly","model":"ZB","photoUrl":"image-91c1fbbb-aa34-4f88-9314-48aeda5093ef.png","shortDescription":"Полуавтоматический принтер: область печати 320 × 450 мм, точность ±0,05 мм, ракель 200 мм.","metaTitle":null,"description":"

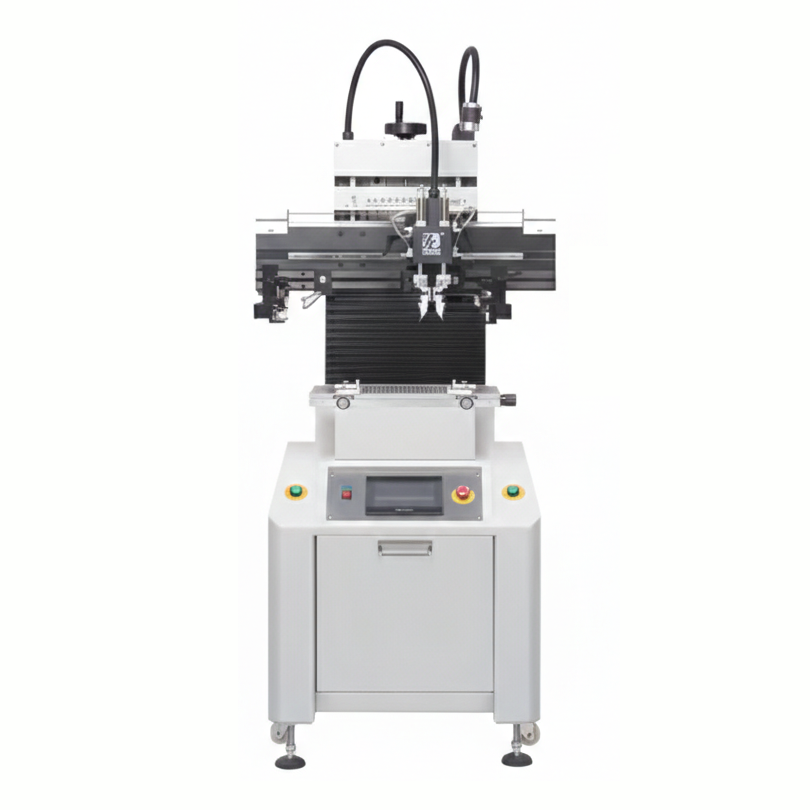

ZB-3250-LY — это полуавтоматический трафаретный принтер для нанесения паяльной пасты на платы размером до 320 × 450 мм. Модель предназначена для мелкосерийного и опытного производства и обеспечивает точность печати ± 0,05 мм при ручном позиционировании.

Ключевые технологические особенности:

Простое и надёжное позиционирование: режим ручного позиционирования с точностью ± 0,05 мм даёт достаточную повторяемость для прототипирования и малых серий, исключая сложные системы технического зрения.
Гибкая платформа: рабочая платформа размером 320×500 мм позволяет размещать платы толщиной от 0,2 до 2,2 мм. Максимальная область печати — 320×450 мм. Рабочая высота 850 ± 20 мм адаптирована для удобной загрузки и выгрузки плат вручную.
Регулируемые параметры печати: скорость движения ракеля плавно настраивается в диапазоне от 0 до 100 мм/с. Стандартная длина ракеля — 200 мм, по запросу возможна поставка ракелей другой длины. Принтер совместим с трафаретными рамами размером до 576 × 920 мм.
Экономичное пневмо- и электропитание: для работы требуется сжатый воздух давлением 0,6–0,8 МПа при расходе всего 20 нл/мин. Электропитание от однофазной сети 220 В, максимальное энергопотребление составляет 100 Вт.

Управление и надёжность:

Управление на базе ПЛК и сенсорного экрана с интуитивным интерфейсом. Все параметры задаются в несколько касаний, что сокращает время освоения и переналадки.
Компактные габариты и вес позволяют легко интегрировать принтер в любое рабочее пространство — от лаборатории до цеха мелкосерийной сборки.

ZB-3250-LY — это доступный полуавтоматический принтер для предприятий, которым нужна стабильная точность ±50 мкм, простота эксплуатации и минимальные эксплуатационные расходы при выпуске прототипов и малых серий электронных изделий.

","position":14,"subtypePosition":18,"deviceSubtypeId":8,"itemWithPrice":null,"itemWithPriceId":15,"createdAt":"2026-02-02T14:57:38.935Z","updatedAt":"2026-10-02T09:56:34.780Z","placementType":"STANDALONE","hiddenAt":null,"additionalNote":null,"imagesConnections":[{"id":9,"imageId":19,"image":{"id":19,"path":"image-91c1fbbb-aa34-4f88-9314-48aeda5093ef.png","createdAt":"2026-04-24T07:34:24.774Z","updatedAt":"2026-04-24T11:11:11.233Z","thumbPath":"image-91c1fbbb-aa34-4f88-9314-48aeda5093ef-thumb.webp","bigThumbPath":"image-91c1fbbb-aa34-4f88-9314-48aeda5093ef-thumb-big.webp"},"deviceId":19,"deviceTypeId":null,"deviceSubtypeId":null,"position":0}],"currentTotalPrice":null},{"id":150,"name":"I.C.T-P6 принтер","slug":"i.c.t-p6","model":"I.C.T","photoUrl":"image-1131920e-9c43-4b9b-8d00-1250bd976cb8.png","shortDescription":"Полуавтоматический принтер: область печати 600 × 350 мм, точность ±0,05 мм, ракели 200 и 300 мм.","metaTitle":null,"description":"

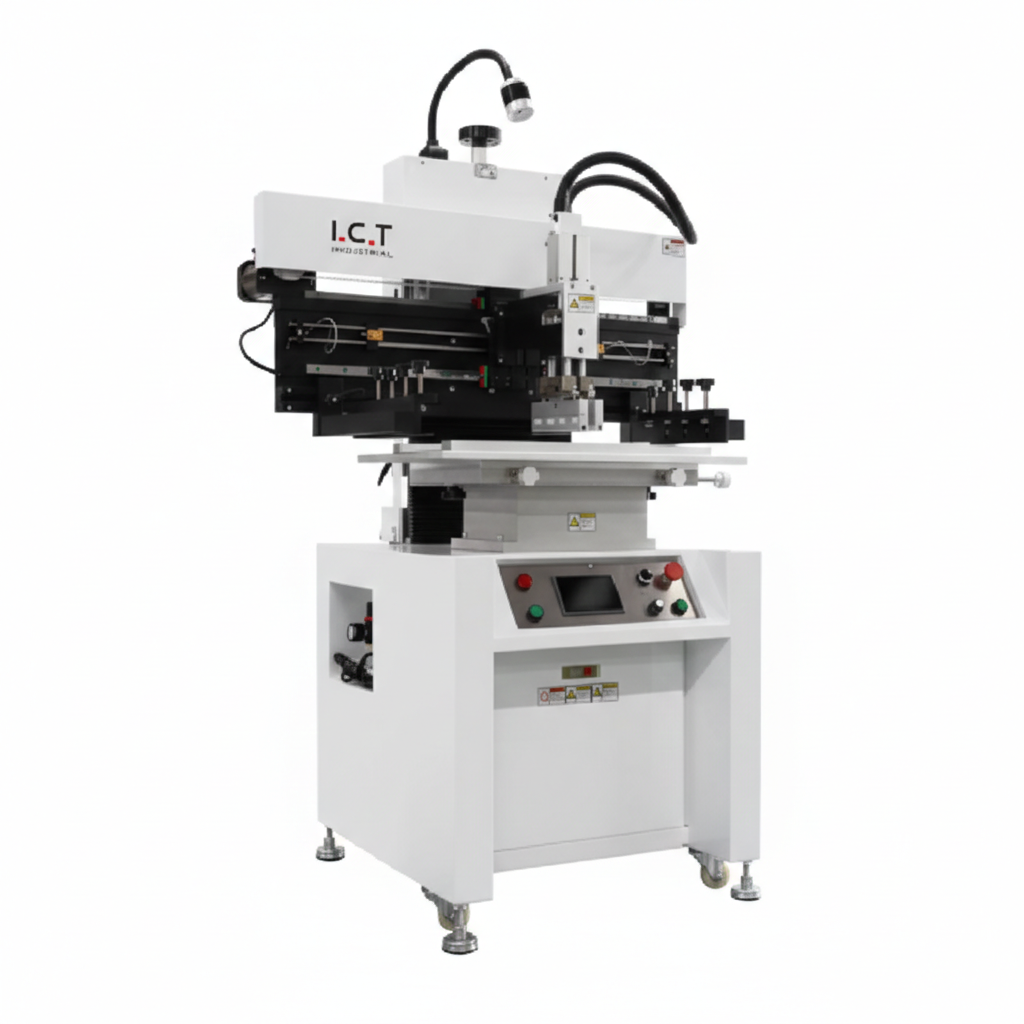

I.C.T-P6 — это высокоточный полуавтоматический трафаретный принтер для нанесения паяльной пасты на платы размером до 600 × 350 мм. Модель предназначена для мелкосерийного и опытного производства и обеспечивает точность печати ± 0,05 мм при ручном позиционировании.

Ключевые технологические особенности:

Позиционирование: калибровка выполняется перемещением рычага (стальной пластины) и печатной платформы с коррекцией по осям X, Y и Z — удобно и быстро. После установки параметров проводится ручная коррекция: сначала выставляется угол сопряжения, затем фиксируется стальная пластина, а платформа используется для точной подстройки. Печатная платформа может перемещаться вперёд для лучшего совмещения с рисунком трафарета.
Работа с разнотипными платами: модульная печатная платформа оснащена пазом и позиционирующим штифтом, установка проста, платформа легко заменяется. Конструкция подходит для производства как односторонних, так и двусторонних подложек. Платформа может подниматься и фиксироваться на высоте 450 мм, что удобно для загрузки/выгрузки ракелей и очистки трафарета.
Платформа: модульная печатная платформа с пазом и позиционирующим штифтом. Основание машины имеет четыре опорных ножки для фиксации. Для коррекции горизонтальности на платформу устанавливается уровень.
Параметры печати: для движения ракеля используются двигатели и линейные направляющие. Высота ракеля регулируется. Зазор между печатной платой и трафаретом настраивается с помощью шкалы с тонкой регулировкой. Ракель крепится по центральному винтовому типу, высота регулируется винтом; внутренняя и внешняя части управляются отдельными винтами, передний и задний винты регулируются одновременно. Пневматика управляется микрокомпьютерным PLC, интерфейс — сенсорный. Доступен свободный выбор между одинарным и двойным ходом печати. Скорость печати регулируется потенциометром. Ход печати устанавливается двумя индукционными датчиками (левый и правый) в зависимости от размера стальной пластины. Рычаги регулируются под размеры трафарета от 470 до 750 мм.

Управление и надёжность:

Управление на базе ПЛК и сенсорного экрана с интуитивным интерфейсом. Все параметры задаются в несколько касаний, что минимизирует время переналадки. Доступна диагностика с кодами ошибок на экране.
Калибровка движением рычага и платформы с коррекцией X, Y, Z.
Компактные габариты и вес позволяют легко разместить принтер в лаборатории, на участке прототипирования или в цехе мелкосерийной сборки.

I.C.T-P6 — это производительный полуавтоматический принтер для предприятий, которым нужна стабильная точность ±50 мкм, быстрый цикл печати и возможность работы с платами увеличенной длины при минимальных эксплуатационных расходах.
