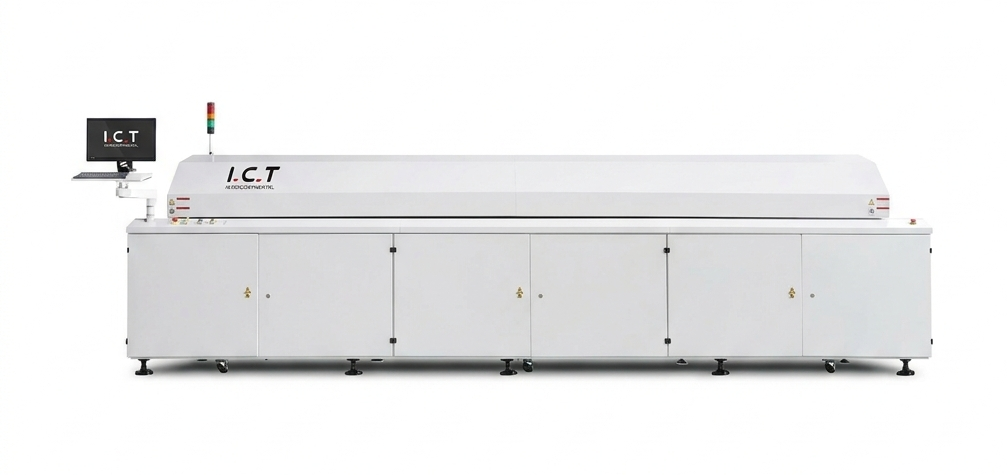

I.C.T-Lyra 933 печь оплавления

I.C.T-Lyra 933 — это профессиональная конвекционная печь оплавления с 24 модулями нагрева (12 верхних + 12 нижних), которые включают в себя 9 зон преднагрева и 3 зоны пикового нагрева, а также 6 модулей охлаждения. Модель предназначена для бессвинцовой пайки «горячим воздухом» при температурах до 350 °C. Доступна опция пайки в азотной среде.

Ключевые технологические особенности:

• Эффективный нагрев: 24 модуля нагрева (12 сверху и 12 снизу) с разделением на 9 зон преднагрева и 3 пиковые зоны. Благодаря специально разработанным сопловым пластинам обеспечивается равномерный поток воздуха над платой, скорость воздушных потоков в верхней и нижней зонах регулируется независимо, благодаря чему достигается прецизионный термический профиль для плат шириной до 460 мм.

• Быстрый выход на рабочий режим: время выхода на режим составляет всего 20 минут, что сводит к минимуму простои оборудования.

• Эффективное охлаждение: 6 модулей охлаждения с водяным теплообменником и регулируемой вентиляцией работают по принципу замкнутого контура. Температура плат на выходе может быть снижена до 50 °C, что обеспечивает высокую скорость охлаждения и повышает точность работы следующей за печью AOI.

• Конвейер: печь оснащена сетчатым и цепным конвейером (двусторонний монтаж). Входной конец направляющих зафиксирован, выходной расширяется свободно. В стандартной комплектации установлены четыре направляющие для лёгкой регулировки ширины и предотвращения деформации. Коммутатор (дифференциал) обеспечивает высокую синхронизацию изменения ширины без перекосов, исключая застревание плат. Ширина сетки 440 мм (опционально доступна ширина 560 мм и 680 мм), диапазон регулировки направляющих 50–460 мм. Высота компонента до 30 мм, скорость конвейера 300–1800 мм/мин. Регулировка ширины — электрическая и ручная, система смазки цепи - ручная, капельная.

• Система управления остатками флюса: комбинированная технология пиролиза (в зонах нагрева) и холодной конденсации (в фильтровальных блоках зоны охлаждения). Эффективно удаляет любые виды отложений, сохраняя камеру чистой и сухой, что резко сокращает время профилактического обслуживания.

• Опция пайки в азотной среде: внутренняя система чиллера производительностью 1 × 3500 м³/ч обеспечивает оптимальные условия для бескислородной пайки.

Управление и надёжность:

• Длина зон нагрева – 4460 мм (включая зоны преднагрева и пиковые зоны), позволяет работать с платами любой сложности. Управление на базе ПК и промышленного контроллера Siemens PLC.

• Управление на базе ПК с Windows 10. Профессиональное ПО с русским/английским интерфейсом позволяет в реальном времени отслеживать температурные профили, сохранять настройки, вести журнал операций и диагностику.

• Четыре термопары типа K в комплекте, поддержка системы KIC X5.

• Энергопотребление: рабочее энергопотребление 14 000 Вт, энергопотребление в режиме ожидания 12 000 Вт. Пиковое энергопотребление 72 000 Вт.

Позиционирование в линейке I.C.T
I.C.T-Lyra 933 — это высокопроизводительное решение для производств, где требуется большая протяжённость нагрева, точный контроль пиковых температур и минимальное тепловыделение в цех. Отличный выбор для выпуска сложной электроники с жёсткими требованиями к термопрофилю.
