Конвейерные системы

Конвейерные системы и межоперационный транспорт SMT

Конвейерные модули связывают трафаретный принтер, установщики компонентов PiPlacer, печь оплавления и системы инспекции в единую автоматическую линию. Автоматическая передача плат по протоколу SMEMA исключает ручную переноску заготовок с нанесённой пастой и неприпаянными компонентами, защищает узлы от статики (ESD) и выравнивает такт работы станков.

Состав транспортного оборудования для построения линии

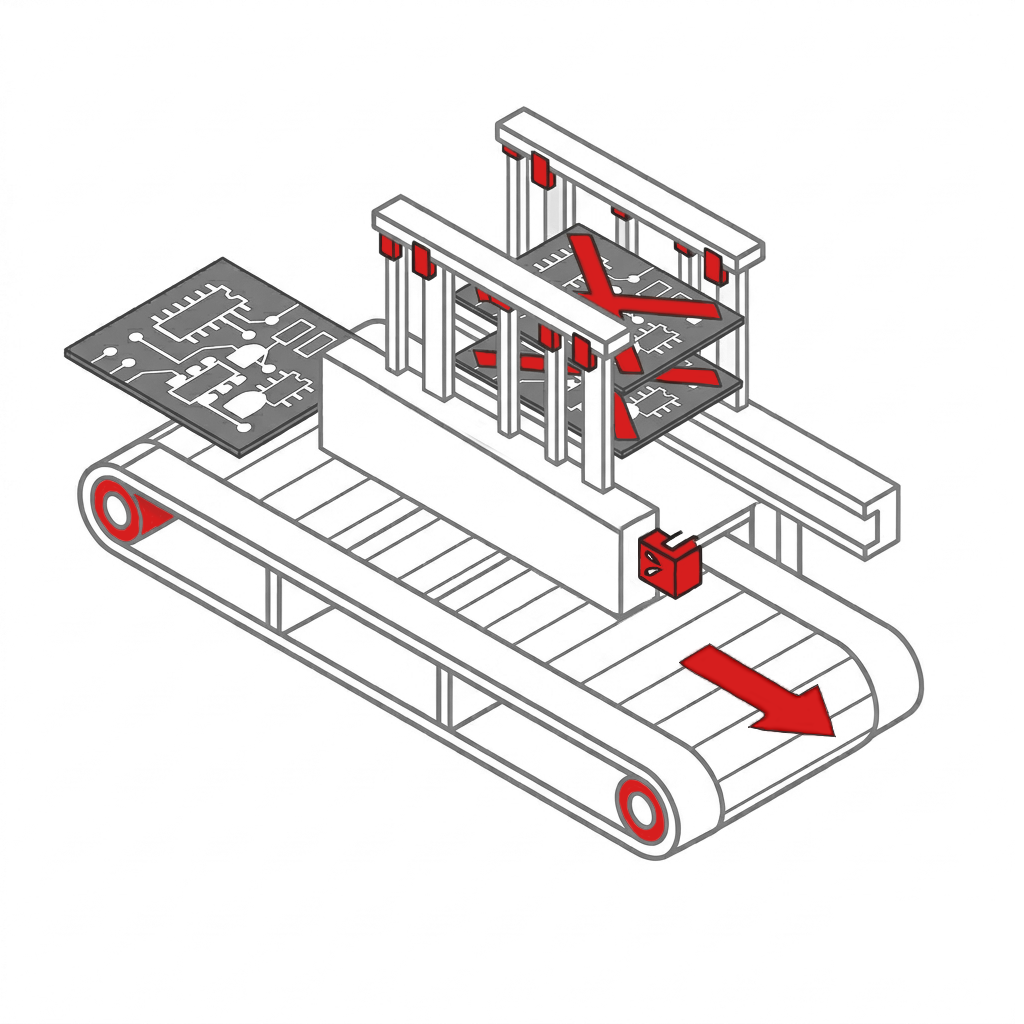

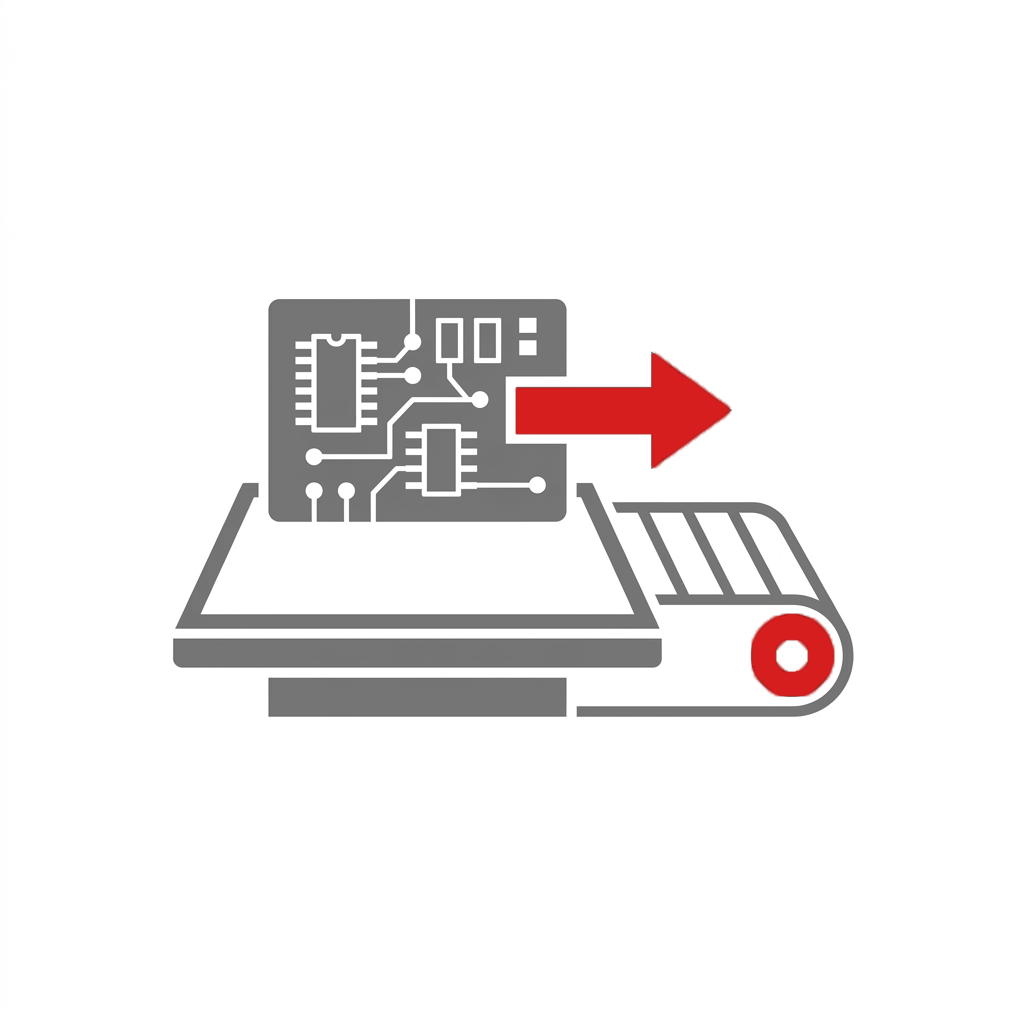

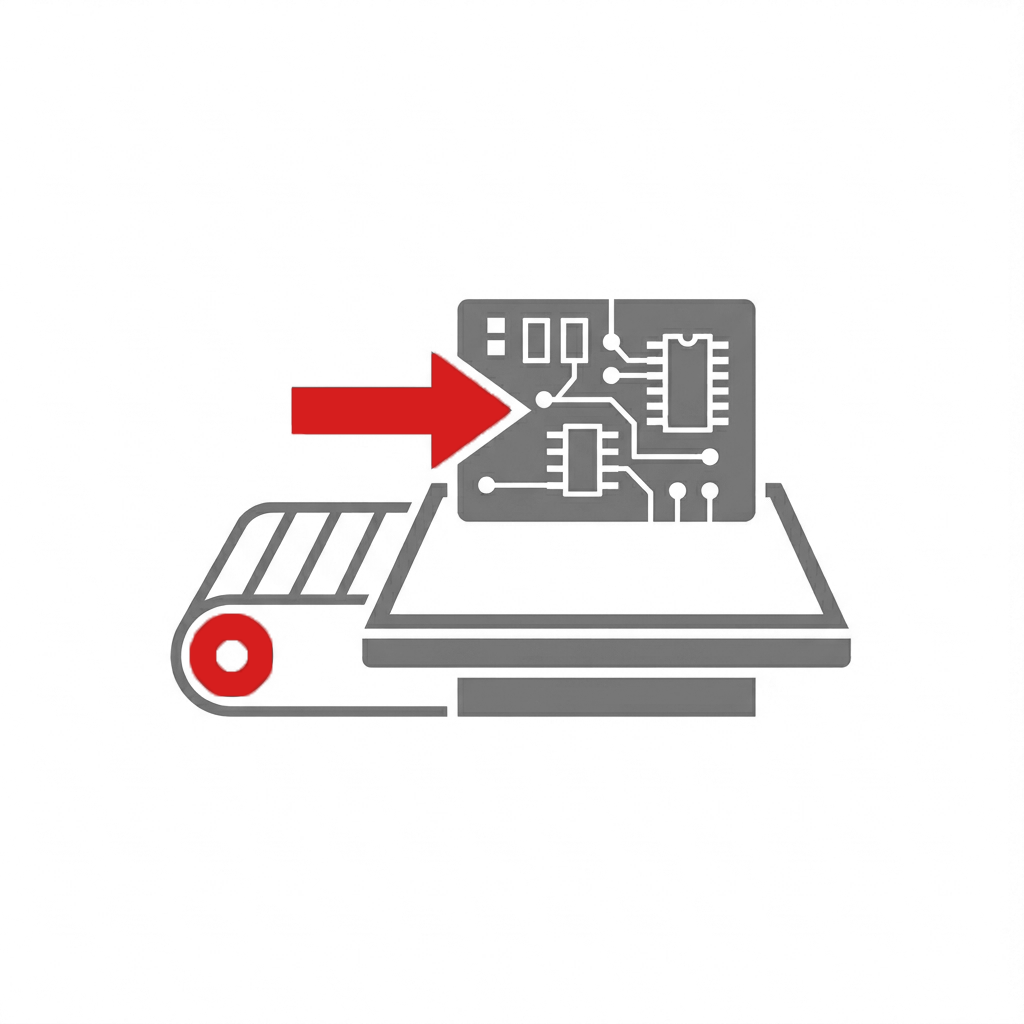

• Магазинные загрузчики и разгрузчики (Loaders / Unloaders): автоматически подают пустые платы из антистатических магазинов (кассет) в начало линии и собирают готовые изделия на выходе из печи. Для линий с оптической инспекцией применяются разгрузчики NG/OK, автоматически разделяющие годные и отбракованные платы по сигналу от AOI в разные секции.

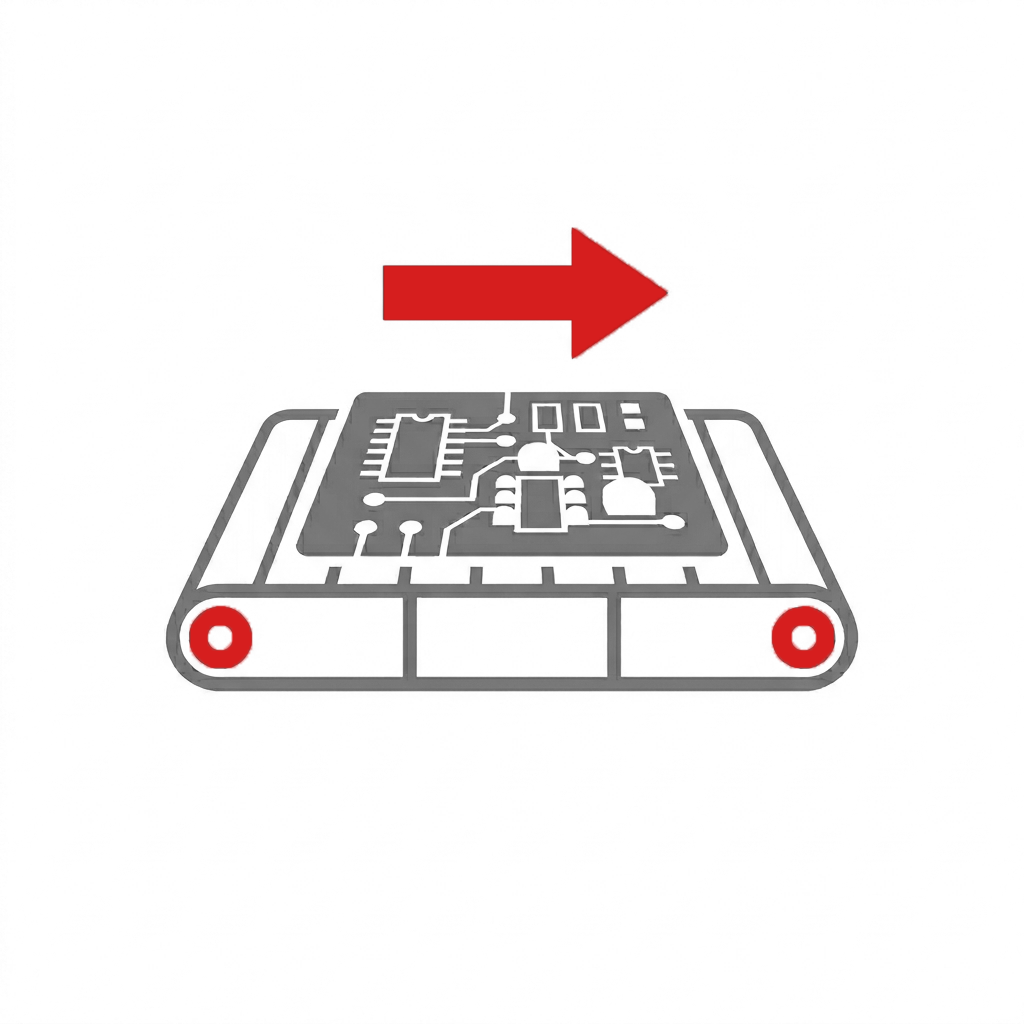

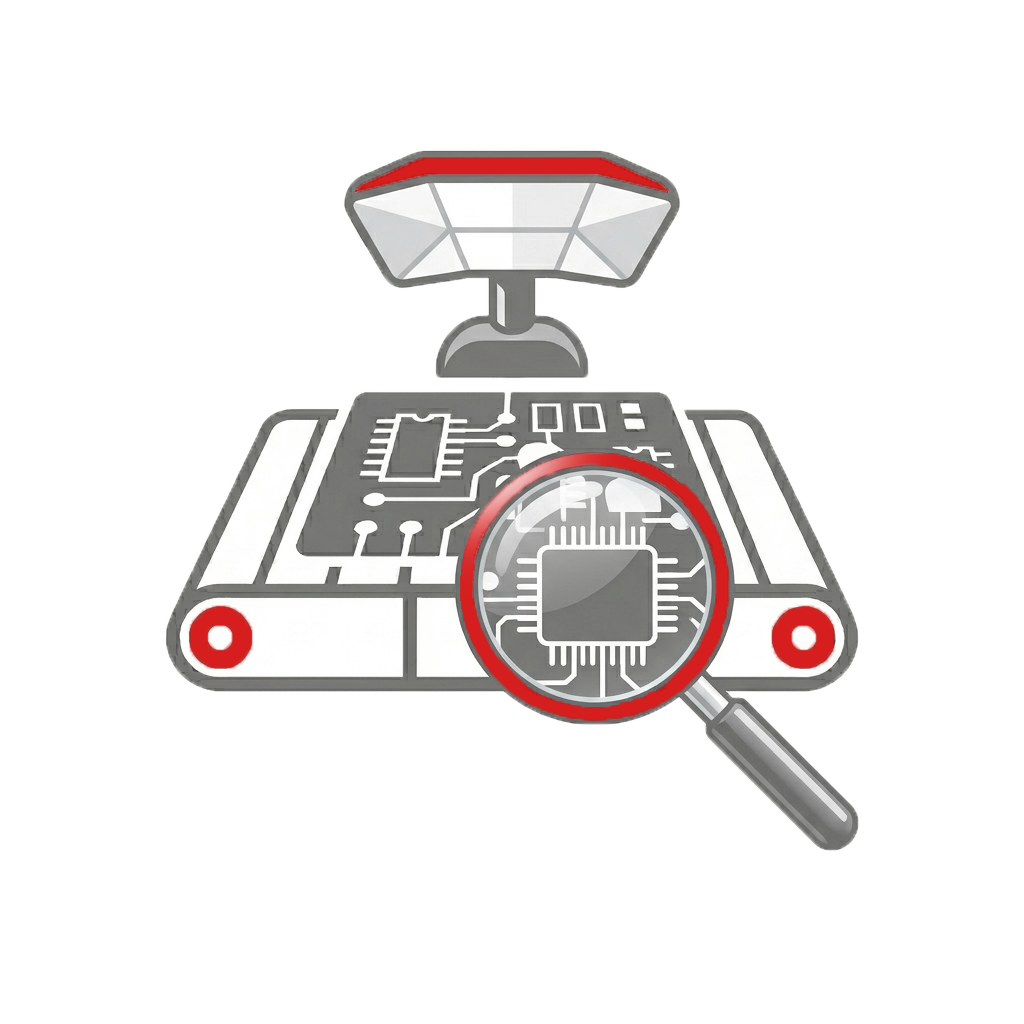

• Соединительные и инспекционные конвейеры (0,5–1,2 м): устанавливаются между станками для согласования скорости потока, удобного сервисного прохода к питателям и визуального контроля плат оператором (модели со светодиодной подсветкой и режимом паузы).
• Вертикальные буферные накопители (FIFO / LIFO): компенсируют разницу в скорости работы станков (например, позволяют печи оплавления штатно допаять находящиеся внутри платы, пока на установщике меняется катушка) и используются для охлаждения плат перед AOI.

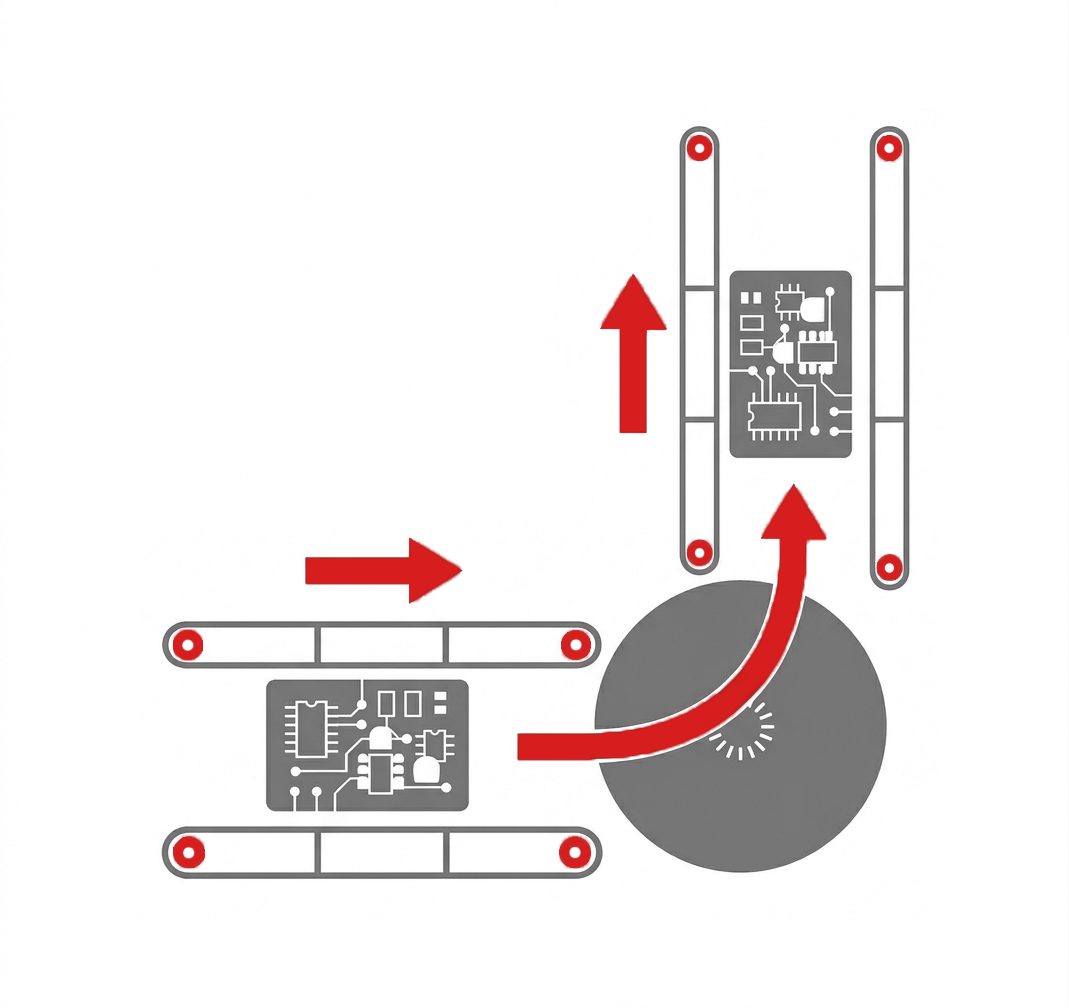

• Поворотные модули (90° / 180°): разворачивают направление движения платы, позволяя выстроить Г-образную или П-образную конфигурацию SMT-линии в помещениях ограниченной длины.

Сборка трассы в конфигураторе

При подборе линии важно согласовать все модули по максимальной ширине печатной платы (до 250, 390, 460 или 535 мм) и высоте конвейера от пола. Вы можете собрать линейку транспорта в нашем онлайн-конфигураторе, и система автоматически посчитает итоговую длину линии.
